Обладнання гр.2/22 20.09.2024
Урок№5: Човник. Види човникових пристроїв
Човник призначений для захоплення петлі верхньої нитки (петлі голки), переплетення верхньої нитки з нижньою для кріплення шпулеутримувача (ШУ).

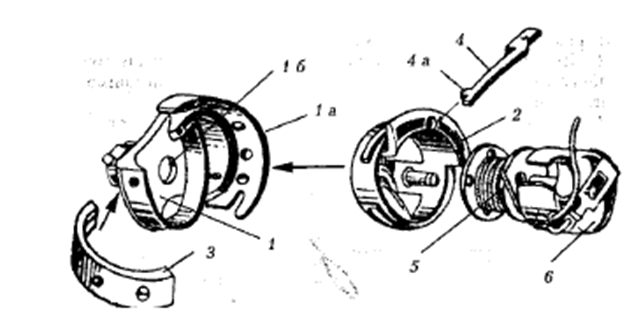

Човниковий комплект:
1.Човник
2.Шпулеутримувач використовується для кріплення шпульного ковпачка, для регулювання контрольного положення голки швейної машини по висоті.
3. Бокове напівкільце — для тримання ШУ (шпулеутримувача) у човнику.
4. Закріплююча пластина з установочним пальцем 4а призначена для утримання шпулеутримувача у стаціонарному положенні.
5. Шпуля — для намотування нижньої нитки та її заправлення.
6. Шпульний ковпачок використовується для заправлення нижньої нитки, для регулювання натягу нижньої нитки, для кріплення шпулі у шпулеутримувачі.
В залежності від характеру руху човника, всі конструкції човникових пристроїв ділять на два типи:
1. Човникові пристрої з коливним зворотнім рухом човника (коливні човники) в праву або ліву сторону (лівохідні і правохідні).
2. Човникові пристрої з неперервним рухом човника (ротаційні).
Коливні човникові пристрої
Коливний правохідний човник
Човники , які здійснюють при робочому ході рух за годинниковою стрілкою (правохідні). Човники використовують в машинах для зшивання текстильних матеріалів прямою стрічкою і строчкою зигзаг.
Коливний лівохідний човник.
Човники , які при робочому ході рухаються проти годинникової стрілки. Лівохідні човники працюють в прямострочних машинах.
Механізми з коливним човником використовують зазвичай
у тихохідних швейних машинах і в основному в тих, які працюють у важких умовах: при зшиванні шкіри, товстих матеріалів (товщиною до 25 мм) тощо. Такі механізми мають гірші динамічні властивості порівняно з механізмами обертового човника. Але доцільність їхнього використання пояснюється тим, що коливні човники справляють меншу силову дію на нитку, зменшують її знос. При цьому нецентрально-шпульні човники мають менший робочий хід, який забезпечує більш раціональний розподіл часу роботи інших механізмів, зокрема, механізму ниткопритягача.
Човникові пристрої по розташуванню шпульки відносно осі обертання човника ділять на центрально-шпульні з розташуванням шпулі по осі обертання човника; нецентрально-шпульні, в яких шпулька зміщена по відношенню до осі обертання човника.
У сучасних швидкісних швейних машинах застосовують переважно механізми з центрально-шпульними обертовими човниками, що здійснюють рівномірний обертальний рух. Перевагою таких механізмів є невеликі інерційні навантаження, що виникають як у човниковому пристрої, так і у самому механізмі.
По формі:
- напівкруглі, які здійснюють коливний рух разом зі шпулею;
- чашеподібні з гачком (носиком), шпулька встановлюється в шуплетримач відносно човника є нерухомим.
По принципу взаємодії човника з голкою човникові пристрої ділять на дві групи:
1. Човникові пристрої, що працюють з голкою, яка переміщується перпендикулярно площині обертання човника. Такі човники мають горизонтальну вісь обертання (коливання) (1022 кл., 1022 М кл, 97 кл.).
Будова обертового човникового пристрою з горизонтальною віссю його обертання
1 - човник,
2 - носик човника,
3 - шпулька,
4 - шпулетримач,
5 - вісь,
6 - шпульний ковпачок,
7 - замок,
7а – виступ замка;
8 - канавка замка,
10 - виступ,
11 - напівкільце,
12 - канавка установочного пальця,
13 - установочний палець,
14 - пластина,
15 - пластинчата пружина
Взаємодія голки з робочим інструментом – човником
1 - голка;
2 - довгий жолобок;
3 - голкова пластина;
4 - короткий жолобок;
5 - виїмка;
6 - носик човника;
7 - човник із шпулетримачем з шпулькою і шпульним ковпачком;
8 - гвинт стопорний;
9 - вал човника;
10 - текстильні матеріали
